Блок контроля температуры и влажности БКТВ-01

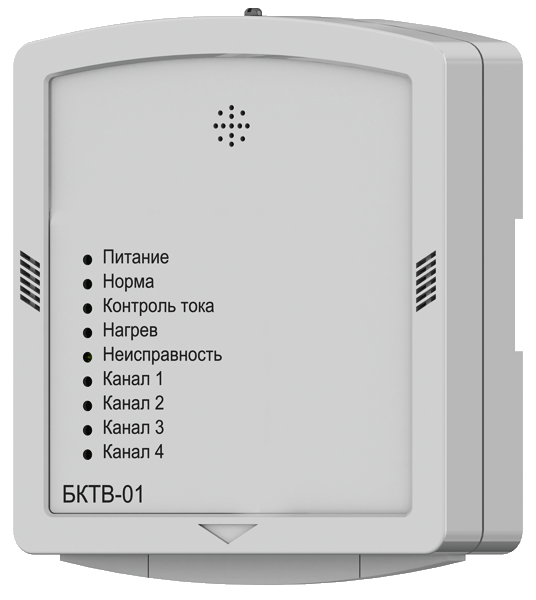

Блок БКТВ-01 предназначен для подачи питания на рефлекторы-отражатели с подогревом (тип Б-П) и обеспечивает применение энергосберегающих технологий при защите линейных извещателей от ложных срабатываний из-за выпадения росы или инея на поверхностях оптических элементов. Внешний вид блока приведен на рисунке 1.

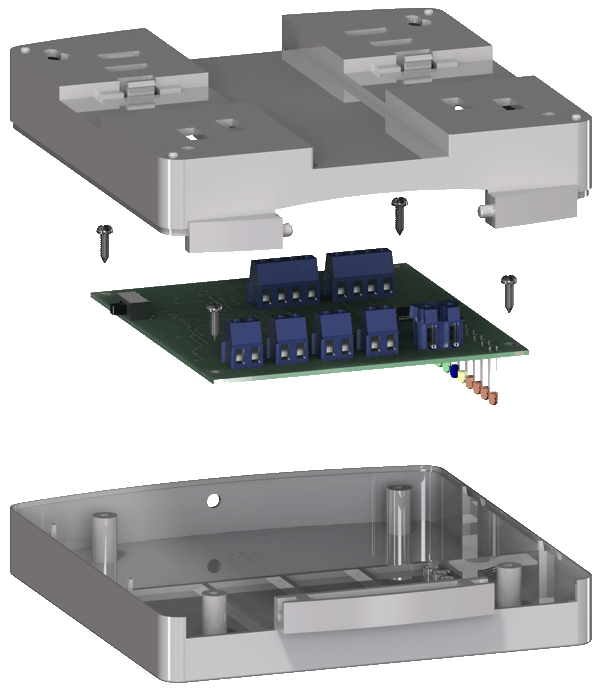

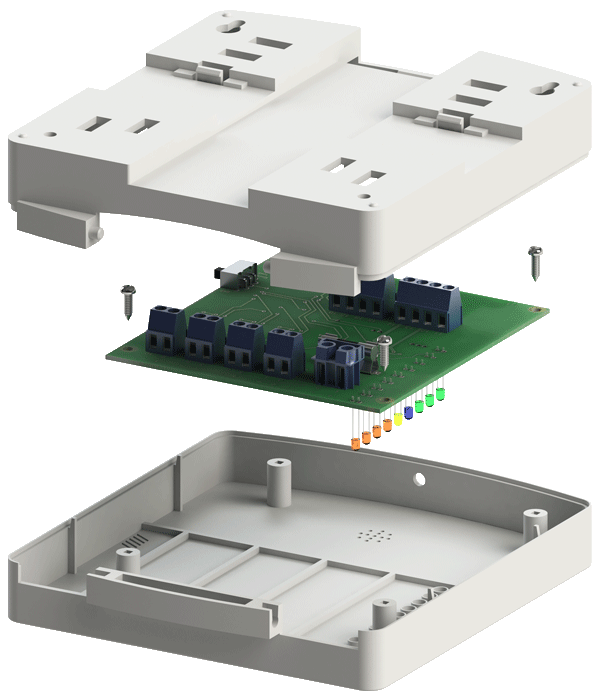

Конструкция БКТВ-01 представлена на рисунке 2.

Блок БКТВ-01 имеет один вход для подключения к источнику питания постоянного тока с напряжением от 10 до 30 В. Входные клеммы и цепи позволяют безопасно коммутировать постоянно действующие токи до 5 А и защищены плавким предохранителем на 8 А.

Входящая мощность может быть распределена между четырьмя выходными каналами с нагрузочной способностью до 1,2 А и падением напряжения между входом и каждым выходом не более 0,5 В.

Каждый канал имеет защиту от короткого замыкания по принципу токовой отсечки с номиналом 1,4 А и постоянным тестированием отключенного канала на присутствие режима короткого замыкания, т.е. если линия восстановится блок снова подаст напряжение в этот канал.

Кроме этого блок по каждому каналу может обеспечить контроль тока, сравнивая его с инсталлированным, чтобы вовремя обнаружить обрыв линии питания рефлекторов-отражателей. Для этого в блоке предусмотрен переключатель «контроль тока». В положении «Вкл.» блок контролирует токи в каналах, в положении «Выкл.» - нет.

Инсталляция токов производится, если при наличии напряжения на входе блока переключатель «контроль тока» перевести из выключенного во включенное состояние. При этом блок принудительно, примерно на 20 минут, включает все каналы (чтобы токи потребления рефлекторов-отражателей стабилизировались) и, по истечении этого времени, запишет действующие токи в энергонезависимую память как инсталлированные.

В случае обнаружения неисправности (короткое замыкание или обрыв) одного или нескольких каналов в блоке разомкнется «подтянутое» оптореле «Неисправность», с помощью которого можно контролировать исправность системы питания подогрева.

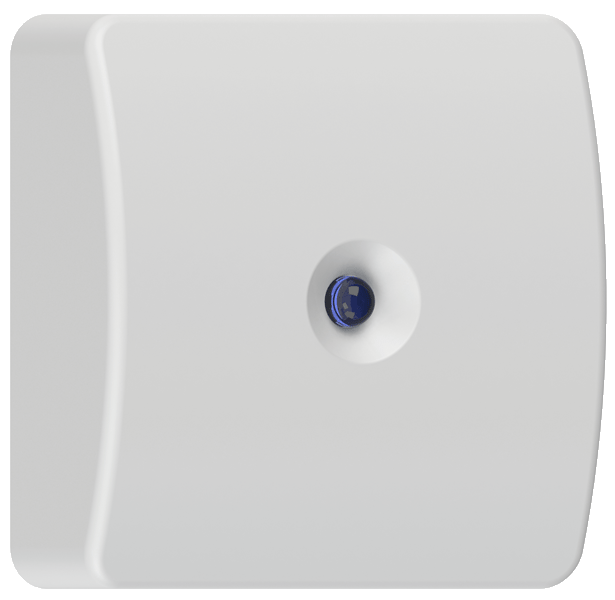

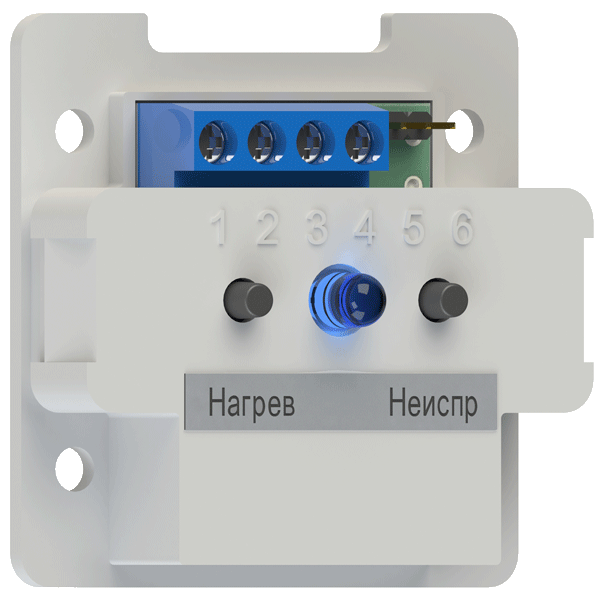

Для отображения различных состояний в БКТВ-01 имеется 9 оптических индикаторов. Кроме этого при пусконаладочных работах и техническом обслуживании можно воспользоваться тестером ИПДЛ-152, который можно подключить или непосредственно к блоку или через выносное устройство УВ-БКТВ (рисунки 4, 5), имеющееся в комплекте поставки.

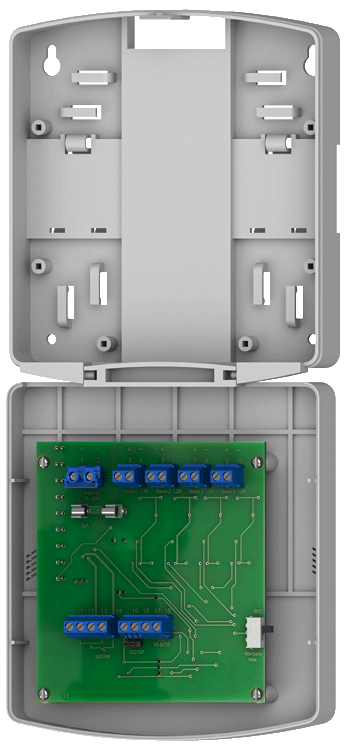

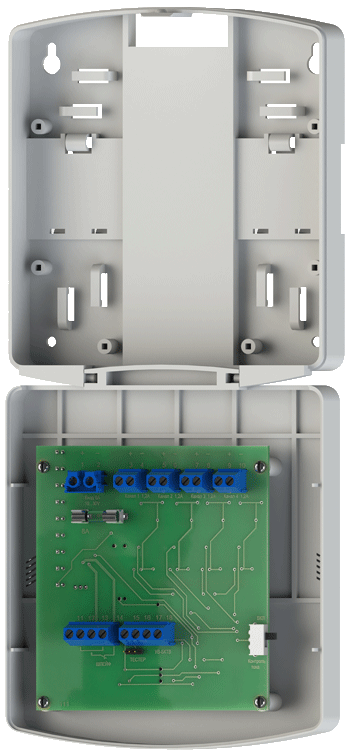

Монтаж блока возможен в положении откинутой панели. Расположение колодок для подключения внешних цепей и органов управления приведено на рисунке 3.

Энергосберегающие алгоритмы работы БКТВ-01 реализованы путем применения датчиков влажности и температуры. Выходные каналы включаются только в случаях, если относительная влажность в защищаемом помещении превышает 75% или если температура становится меньше минус 15С. Необходимость безусловного включения подогрева при низких температурах вызвана тем, что датчик влажности начинает работать нестабильно. Следует отметить, что и в режиме «ожидания» каналы продолжают тестироваться на исправность подключенных линий, но с увеличенной инерционностью реакции на аварийные режимы.

Блоки БКТВ-01 рекомендуются размещать в непосредственной близости от подключаемых к нему рефлекторов-отражателей и желательно на одном с ними уровне по высоте, чтобы измеряемые параметры температуры и влажности соответствовали реальным вблизи отражателей. Если в помещении градиент значений этих параметров по высоте невелик (несколько градусов или процентов), то БКТВ-01 можно разместить исходя из удобства обслуживания.
